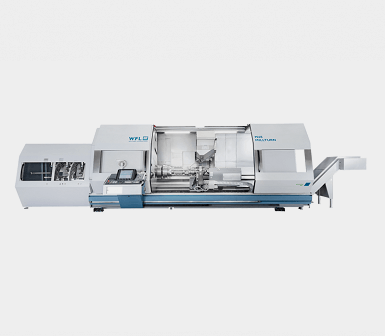

- M60
奧地利WFL,臥式多軸全工序加工機的發明人,是當今行業技術的領頭羊:
WFL擁有專業技術團隊,對各種複雜還要求精密的加工非常熟稔,開發MILLTURN PRO軟體,是最先進的CAD/CAM軟體,完整對話式輸入方式,使編排G-CODE變成十分簡單,CRASHGUARD更具備線上與離線模擬能力,確保每項加工均不出錯,此外也推出專利的FLANX○R軟體,具備滾齒、插齒、旋風車削(Power Skiving)、山多維克刀盤銑削與端銑削方式加工齒輪能力,具有高效快速、彈性與符合全球齒輪標準的特點。
航太與國防工業加工需求通常是非常困難,WFL與全球航太與軍工廠商有著深厚的合作關係,累積十分豐富的經驗,WFL除了提供最好的機器外,也提供最好的知識,相信是最好的選擇。
技術參數 | M60 | M60-G 左//右 | ||
名目中心距 | mm | 1000/2000/3000/4500 | 2000/ 3000 | |
過上拖板迴轉直徑 | mm | 690 | 690 | |
過下拖板迴轉直徑 | mm | 480 | 480 | |
兩中心間車削直徑 | mm | 690(610) | - | |
車主軸最大功率 100% 輸出 | kW | 40/60 | 40/60//40 | |
車主軸最大扭矩 100% 輸出 | Nm | 1830/2748 | 1830/2748//1830 | |
車主軸最高轉速 | min-1 |
|
3300/2600//3300 | |
銑主軸最大功率 100% 輸出 | kW | 30 | 25 | |
銑主軸最大扭矩 100% 輸出 | Nm | 315 | 300 | |
銑主軸最高轉速 | min-1 | 6000 | 4000 | |
最大主軸內冷壓力 | 巴 | 80 | 80 | |
B軸擺角 | 度 | –110…+90 | –110…+90 | |
Y軸行程 | mm | 300(-125…+175) | 300(-125…+175) | |
Y軸行程(選項) | mm | 600(-125…+475) | - | |
X軸行程 | mm | 720(-20…+700) | 700(-30…+670) | |
尾架套筒直徑 | mm | 140 | - | |
刀庫 | 數量 | 40/80/120 | 40/80/120 | |
西門子數控系統 | 類型 | SINUMERIK 840D sl | SINUMERIK 840D sl |
