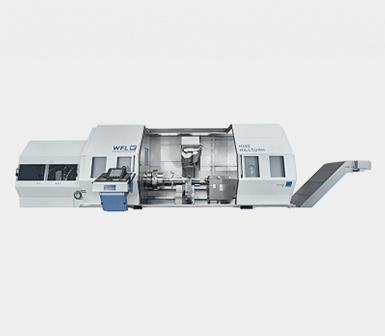

- M100,120,150
奧地利WFL,臥式多軸全工序加工機的發明人,是當今行業技術的領頭羊:
WFL擁有專業技術團隊,對各種複雜還要求精密的加工非常熟稔,開發MILLTURN PRO軟體,是最先進的CAD/CAM軟體,完整對話式輸入方式,使編排G-CODE變成十分簡單,CRASHGUARD更具備線上與離線模擬能力,確保每項加工均不出錯,此外也推出專利的FLANX○R軟體,具備滾齒、插齒、旋風車削(Power Skiving)、山多維克刀盤銑削與端銑削方式加工齒輪能力,具有高效快速、彈性與符合全球齒輪標準的特點。
航太與國防工業加工需求通常是非常困難,WFL與全球航太與軍工廠商有著深厚的合作關係,累積十分豐富的經驗,WFL除了提供最好的機器外,也提供最好的知識,相信是最好的選擇。
技術參數 | M100 | M120 | M150 | ||
名目中心距 | mm | 2000/3000/5000/6500/8000/* | 2000/3000/5000/6500/8000/* | 2000/3000/5000/6500/8000/* | |
過上拖板迴轉直徑 | mm | 900 | 1140 | 1480 | |
兩中心間車削直徑 | mm | 980/940/920/880/860 | 1220/1180/1160/1120/1100 | 1560/1520/1500/1460/1440 | |
車主軸最大功率 60% (100%) 輸出 | kW | 71(60)/126(100) | 71(60)//126(100) | 71(60)//126(100) | |
車主軸最大扭矩 60% 輸出 | Nm | 5290/8400//7800/12400 | 5290/8400//7800/12400 | 5290/8400//7800/12400 | |
車主軸最大扭矩 100% 輸出 | Nm | 4470/7100//6200/9860 | 4470/7100//6200/9860 | 4470/7100//6200/9860 | |
車主軸最高轉速 | min-1 |
|
1600/1000//1600/1000 | 1600/1000//1600/1000 | |
銑主軸最大功率 100% 輸出 | kW | 30/ 55 | 30/ 55 | 55 | |
銑主軸最大扭矩 100% 輸出 | Nm | 315/ 730 | 315/ 730 | 730 | |
銑主軸最高轉速 | min-1 | 6000/ 3200 | 6000/ 3200 | 3200 | |
最大主軸內冷壓力 | 巴 | 80 | 80 | 80 | |
B軸擺角 | 度 | –110…+90 | –110…+90 | –110…+90 | |
Y軸行程,30kW | mm | 600(-200…+400) | 600(-250…+350) | - | |
Y軸行程,55kW | mm | 500(-200…+300) | 650(-300…+350) | 800(-450…+350) | |
X軸行程 | mm | 920(-20…+900) | 1120(-20…+1100) | 1120(-20…+1100) | |
尾架套筒直徑 | mm | 180 | 180/ 300 | 300 | |
刀庫 | 數量 | 36/72/108* | 36/72/108* | 36/72/108* | |
西門子數控系統 | 類型 | SINUMERIK 840D sl | SINUMERIK 840D sl | SINUMERIK 840D sl |
