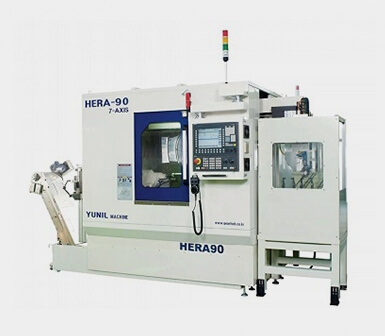

- HERA60,90
在台灣市占率第一的韓國滾齒機品牌YUNIL HERA系列,是市場上CP值最高的全電腦數控滾齒機:
YUNIL來自於韓國,其自於1963年成立,只專心製作滾齒機設備,至今已經57年,是韓國歷史最久、經驗最豐富的滾齒機製造商,在全球無論是歐美或是亞洲均有許多用戶,繼2016年與歐洲設備廠合作為其製造白牌機之後,2019年起YUNIL取代德國KOEPFER成為美洲AMERICA KOEPFER的齒輪設備供應商,AMERICA KOEPFER也更名為HELIOS,可見YUNIL的產品深受歐美肯定。2020年發表旋風車削機器NEOPS系列,型號目前推出200型與400型,已經實際在終端用戶處參與生產。
YUNIL 滾齒機系列以HERA命名,共有9款,分別是30、60、90、150、200、350、500、750、1000等。其中30、60與90等三款為臥式滾齒機,其餘均為立式滾齒機,YUNIL滾齒機的特色是高速,加工精度穩定,噸位媲美歐洲機種,具備設計精良、保養容易與維修簡單等多項特點,可搭配自動上下料機構,具有多項選購項目,除了可以滾削加工外,也可以單齒分度銑削加工,可以製作漸開線圓柱齒輪、蝸輪蝸桿、花鍵以及直傘齒輪等,更重要的是價格實惠,適合對性價比嚴格的客戶採用。
技術資料 | HERA 60 | HERA 90 |
一般資料 | ||
最大工件直徑 | 60/80 mm | 90/100 mm |
最大模數 | module 2.0 | module 3.0 |
滾刀前進後退移動距離(X軸) | 80(10~90) | 90(10~100) |
最大螺旋角(A軸) | (+45゚/ -115゚) | (+65゚/ -90゚) |
滾刀軸轉速(B軸) | 6000rpm | 6000rpm |
工件軸最大轉速(C軸) | 1500rpm | 1500rpm |
加工範圍 | ||
滾刀左右移動距離(Z軸) | 180 | 200 |
頂心移動距離 | 320 | 320 |
工件座直徑 | Ø90 | Ø90 |
滾刀 | ||
滾刀軸鼻部錐號 | NT#30 | NT#30 |
最大滾刀尺寸(直徑) | Φ65(單片銑刀Φ100) | Φ65(單片銑刀Φ100) |
最大滾刀切向移動距離(Y軸) | 100 | 100 |
快移/進給 速度 | ||
滾刀左右快速移動(Z軸) | 6,000mm/min | 6,000mm/min |
滾刀前進後退快速移動(X軸) | 7,500mm/min | 7,500mm/min |
滾刀切向快速移動(Y軸) | 3,000mm/min | 3,000mm/min |
滾刀頭擺角速度 | 720deg/min | 720deg/min |
馬達 | ||
總馬力 | 20KVA | 35KVA |
主軸馬達 | 8.3Kw | 14Kw |
控制系統 | SIEMENS 840DSL | SIEMENS 840DSL |
空間佔地(LxWxH) | 2,480x2,550x2,050 | 2,480x2,550x2,050 |
全機約重 | 4.2ton | 4.9ton |
