- 韓國 YG TECH 滾齒機

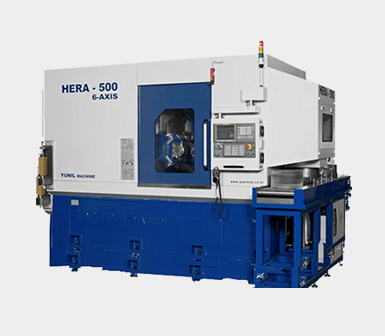

- HERA500,750,1000
在台灣市占率第一的韓國滾齒機品牌YUNIL HERA系列,是市場上CP值最高的全電腦數控滾齒機:
YUNIL來自於韓國,其自於1963年成立,只專心製作滾齒機設備,至今已經57年,是韓國歷史最久、經驗最豐富的滾齒機製造商,在全球無論是歐美或是亞洲均有許多用戶,繼2016年與歐洲設備廠合作為其製造白牌機之後,2019年起YUNIL取代德國KOEPFER成為美洲AMERICA KOEPFER的齒輪設備供應商,AMERICA KOEPFER也更名為HELIOS,可見YUNIL的產品深受歐美肯定。2020年發表旋風車削機器NEOPS系列,型號目前推出200型與400型,已經實際在終端用戶處參與生產。
YUNIL 滾齒機系列以HERA命名,共有9款,分別是30、60、90、150、200、350、500、750、1000等。其中30、60與90等三款為臥式滾齒機,其餘均為立式滾齒機,YUNIL滾齒機的特色是高速,加工精度穩定,噸位媲美歐洲機種,具備設計精良、保養容易與維修簡單等多項特點,可搭配自動上下料機構,具有多項選購項目,除了可以滾削加工外,也可以單齒分度銑削加工,可以製作漸開線圓柱齒輪、蝸輪蝸桿、花鍵以及直傘齒輪等,更重要的是價格實惠,適合對性價比嚴格的客戶採用。
技術資料 | HERA 500 | HERA 750 | HERA 1000 |
一般資料 | |||
最大工件外徑 | 500 mm | 750 mm | 1,000 mm |
最大模數 | module 12.0 | module 14.0 | module 14.0 |
X軸前進後退行程 | 360(40~400) | 460(40~500) | 550(50~600) |
螺旋角範圍(A軸) | (+35゚/ -45゚) | (+35゚/ -45゚) | (+35゚/ -45゚) |
滾刀軸轉速(B軸) | 20~500rpm | 20~350rpm | 20~350rpm |
工件軸轉速(C軸) | 110rpm | 110rpm | 75rpm |
加工範圍 | |||
Z軸方向工作範圍 | 380mm(250~630) | 480mm(250~730) | 500mm(280~780) |
頂心工作範圍 | 420mm(400~820) | 500mm(400~900) | 500mm(400~900) |
工件軸轉盤直徑 | Ø450mm | Ø650mm | Ø850mm |
滾刀 | |||
軸鼻單元錐度 | NT#50 | NT#60 | NT#60 |
可安裝滾刀尺寸(直徑x長度) | Φ220 X 280 | Φ220 X 280 | Φ220 X 280 |
滾刀切向移動長度(Y軸) | 240 | 260 | 260 |
快移/進給 速度 | |||
軸向快移速度(Z-axis) | 5,000mm/min | 5,000mm/min | 5,000mm/min |
徑向快移速度(X-axis) | 50,000mm/min | 50,000mm/min | 50,000mm/min |
滾刀切向位移速度(Y-axis) | 2,000mm/min | 2,000mm/min | 2,000mm/min |
滾刀頭擺角速度 | 720゚/min | 720゚/min | 720゚/min |
馬達 | |||
總馬力 | 90KVA | 90KVA | 120KVA |
主軸馬達扭力 | 134Nm(28Kw) | 134Nm(28Kw) | 191Nm(30Kw) |
控制系統 | SIEMENS or FANUC | SIEMENS or FANUC | SIEMENS or FANUC |
空間佔地(LxWxH) | 3,570x2,800x2,900 | 3,750x2,800x3,000 | 3,950x2,800x3,400 |
全機約重 | 13.0ton | 15.5ton | 18.0ton |
