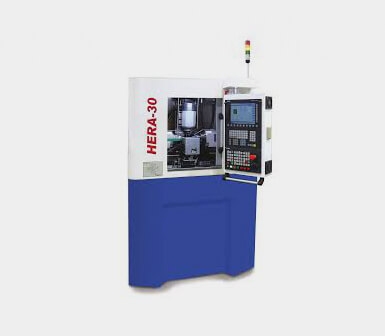

- HERA30
在台灣市占率第一的韓國滾齒機品牌YUNIL HERA系列,是市場上CP值最高的全電腦數控滾齒機:
YUNIL來自於韓國,其自於1963年成立,只專心製作滾齒機設備,至今已經57年,是韓國歷史最久、經驗最豐富的滾齒機製造商,在全球無論是歐美或是亞洲均有許多用戶,繼2016年與歐洲設備廠合作為其製造白牌機之後,2019年起YUNIL取代德國KOEPFER成為美洲AMERICA KOEPFER的齒輪設備供應商,AMERICA KOEPFER也更名為HELIOS,可見YUNIL的產品深受歐美肯定。2020年發表旋風車削機器NEOPS系列,型號目前推出200型與400型,已經實際在終端用戶處參與生產。
YUNIL 滾齒機系列以HERA命名,共有9款,分別是30、60、90、150、200、350、500、750、1000等。其中30、60與90等三款為臥式滾齒機,其餘均為立式滾齒機,YUNIL滾齒機的特色是高速,加工精度穩定,噸位媲美歐洲機種,具備設計精良、保養容易與維修簡單等多項特點,可搭配自動上下料機構,具有多項選購項目,除了可以滾削加工外,也可以單齒分度銑削加工,可以製作漸開線圓柱齒輪、蝸輪蝸桿、花鍵以及直傘齒輪等,更重要的是價格實惠,適合對性價比嚴格的客戶採用。
技術資料 | HERA 30 |
滾齒型式 | 臥式滾齒 |
最大工件外徑 | 40 mm |
最大模數 | module 1.0 |
最大螺旋角 | ±30゚ |
主軸最高轉速 | 10,000rpm |
工件軸最高轉速 | 4,500rpm |
頂心座最高轉速 | 4,500rpm |
各軸移動範圍 | |
X軸移動範圍 | 75mm(5~80) |
Z軸移動範圍 | Z:90mm(65~155) |
Z2軸移動範圍 | Z2:90mm(65~155) |
滾刀 | |
滾刀最大長度 | 70mm |
滾刀最大直徑 | Φ38 |
滾刀切向最大移動長度 | 70mm |
各軸速度 | |
Z,Z2軸最高移動速度 | 6,000mm/min |
X軸最高移動速度 | 10,000mm/min |
螺旋角擺角最高速度 | 720deg/min |
馬達 | |
總功率 | 10KVA |
主軸馬達 | 4Kw |
空間佔地(LxWxH) | 1,100x1,100x1,800(mm) |
全機約重 | 2.0ton |
