- 韓國 YG TECH 滾齒機

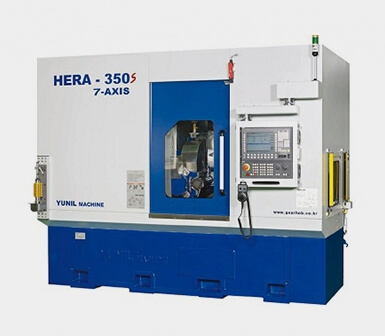

- HERA200,350
在台灣市占率第一的韓國滾齒機品牌YUNIL HERA系列,是市場上CP值最高的全電腦數控滾齒機:
YUNIL來自於韓國,其自於1963年成立,只專心製作滾齒機設備,至今已經57年,是韓國歷史最久、經驗最豐富的滾齒機製造商,在全球無論是歐美或是亞洲均有許多用戶,繼2016年與歐洲設備廠合作為其製造白牌機之後,2019年起YUNIL取代德國KOEPFER成為美洲AMERICA KOEPFER的齒輪設備供應商,AMERICA KOEPFER也更名為HELIOS,可見YUNIL的產品深受歐美肯定。2020年發表旋風車削機器NEOPS系列,型號目前推出200型與400型,已經實際在終端用戶處參與生產。
YUNIL 滾齒機系列以HERA命名,共有9款,分別是30、60、90、150、200、350、500、750、1000等。其中30、60與90等三款為臥式滾齒機,其餘均為立式滾齒機,YUNIL滾齒機的特色是高速,加工精度穩定,噸位媲美歐洲機種,具備設計精良、保養容易與維修簡單等多項特點,可搭配自動上下料機構,具有多項選購項目,除了可以滾削加工外,也可以單齒分度銑削加工,可以製作漸開線圓柱齒輪、蝸輪蝸桿、花鍵以及直傘齒輪等,更重要的是價格實惠,適合對性價比嚴格的客戶採用。
技術資料 | HERA 200 | HERA 350 |
一般資料 | ||
工件最大外徑 | 200 mm | 350 mm |
最大模數 | module 4.0 | module 6.0 |
主柱前進後退行程(X軸) | 250(10~260) | 280(20~300) |
最大螺旋角(A軸) | ±45゚ | ±45゚ |
滾刀軸最大轉速(B軸) | 0~1,000/(0~2,000)rpm | 0~1,000rpm |
工件軸最大轉速(C軸) | 125rpm | 110rpm |
加工範圍 | ||
Z軸方向工作範圍 | 250(180~430) | 320(200~520)m/m |
頂心工作範圍 | 260(270~530) | 320(280~600)m/m |
工件軸轉盤直徑 | Ø200 | Ø280 |
滾刀 | ||
軸鼻單元錐度 | NT#40 | NT#40 |
可安裝滾刀尺寸(直徑x長度) | Φ150m/m X 180m/m | Φ160m/m X 220m/m |
滾刀切向移動長度(Y軸) | 160m/m | 180m/m |
快移/進給 速度 | ||
軸向快速移動 | 10,000mm/min | 10,000mm/min |
徑向快速移動 | 12,000mm/min | 10,000mm/min |
滾刀切向位移速度 | 1,500mm/min | 1,500mm/min |
滾刀頭擺角速度 | 720deg/min | 720deg/min |
馬達 | ||
總馬力 | 30KVA | 35KVA |
主軸馬達扭力 | 29Nm | 39Nm(24.5Kw) |
控制系統 | SIEMENS or FANUC | SIEMENS or FANUC |
空間佔地(LxWxH) | 2,780x2,375x2,450 | 2,920x2,375x2,650 |
全機約重 | 9.0ton | 9.8ton |
